들어가며

   7주차 강의에 접어들었다. 이번 강의에서는 대표적인 CNN 모델들과 모델에 사용되는 대표적인 작동방식(Residual Block, Bottleneck Block, Autoencoder…)에 대해서 배웠다. 그리고 이미지 Object detection과 Semantic Segmentation에 대해서 배웠다. 많은 내용들이 한 강의에 담겨있다보니, 설명들이 친절하지 않아 개인적인 공부는 필수인 것 같다. 그리고 이제 다음 8주차 강의를 마지막으로 해커톤 팀구성이 시작된다. 4~5명으로 팀을 이뤄 AI 관련 주제를 가지고 프로젝트를 진행하고, 마지막 발표회를 마지막으로 부트 캠프는 종료된다. 해커톤 팀에 도움이 될 수 있도록 강의를 잘 마무리 해야겠다.

7주차

1. 대표적인 CNN 모델들 - AlexNet, VGGNet, ResNet
2. Object Detection - CNN을 어떻게 활용할까요?
3. Autoencoder 와 Upsampling
4. Semantic Segmentation 은 어떻게 할까요?
5. (실습) Autoencoder 다뤄보기
6. (실습) CNN pretrained model 활용하기

대표적인 CNN 모델들 - AlexNet, VGGNet, ResNet

AlexNet

• CNN의 기반을 닦은 모델

• GPU를 사용한 CNN 학습, Activation 함수로 ReLU 사용, Data augmentation 활용, CNN에 dropout 도입

• Data augmentation?

  • 데이터의 label을 유지한채로 transform 시켜서 데이터셋의 크기를 키우는 방법
  • Overfitting 방지, generalization 성능 향상에 기여
  • 상하좌우 반전, 노이즈 삽입, random crop, blur

VGGNet

• 많은 Layer의 개수 -> conv, fc layer 총 19개: 144 million parameters

• Conv filter 크기는 3x3 으로 고정

  • 장점: 3x3 conv layer를 여러개 쌓으면 더 적은 parameter 개수로 layer를 쌓을 수 있다.
  • ReLu(non-linearlity)가 많이 들어갈 수 있어서 표현력이 좋아짐

• 3x3 size conv filter, stride=1, padding=1 인 conv layer를 기본으로 사용함

ResNet

• Conv layer가 많아진다고 성능이 꼭 좋아지는 것은 아니다.

  • Gradient vanishing / exploding
  • Layer 들간의 연결이 너무 길어져서 발생하는 문제

• Residual block을 이용하여 conv layer가 많은 네트워크에 대해서 학습을 성공

  • Skip connection을 이용

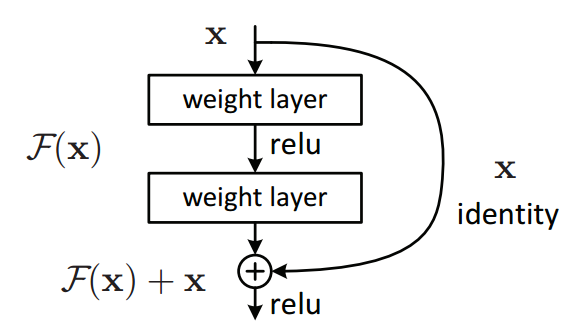

  Residual Block

  • Residual(잔차): 입력값과 출력값의 차이
  • Skip connection을 이용하여 이전 layer의 feature를 직접 받아올 수 있게 되었다.






  Bottleneck Block

  • 1x1 convolution을 활용하여 학습 parameter수와 연산량을 줄이는 구조, ResNet-50 이상에서 주로 사용한다.

  • 1x1 convolution: 연산량이 작아 feature map의 channel을 늘리거나 줄일 때 사용한다.

  • Bottleneck block 단계

    1. 1x1 conv로 feature map channel 축소
    2. 축소된 channel에 3x3 conv로 spartial한 feature map을 얻음
    3. 1x1 conv로 feature map의 channel 원상복구






• 경량화 모델: MobileNet, SqueezeNet, ShuffleNet, …

Object Detection - CNN을 어떻게 활용할까요?

• 물체가 어디에 있는지와 종류를 알아내는 task

  • 위치: Bounding Box로 표현한다. (x, y, w, h)
  • 종류: Classification

성능 측정

• IoU(Intersection over union): 실제영역과 예측한 영역의 교집합/합집합

• Precision & Recall

  • True Positive(TP): 실제로는 있는데 있다고 올바르게 예측
  • False Positive(FP): 실제로는 없는데 있다고 틀리게 예측
  • False Negative(FN): 실제로는 있는데 없다고 틀리게 예측
  • True Negative(TN): 실제로 없는데 없다고 올바르게 예측
  • Precision(정밀도): TP/TP+FP -> 찾은 것들 중 실제로 있는것이 얼마나 되는가?
  • Recall(재현율): TP/TP+FN -> 실제로 있는것 중 찾은것이 얼마나 되는가?

• Precision-Recall 곡선(PR 곡선)

  • Confidence threshold에 따른 precision과 recall
  • Confidence : 알고리즘이 예측에 확신을 가지는 정도 -> threshold 이하의 confidence를 가지는 예측은 무시
  • Confidence threshold가 낮아지면 detection이 많아지고 pricision이 낮아지고 recall이 높아짐
  • Confidence threshold가 높아지면 detection이 적어지고 pricision이 높아지고 recall이 낮아짐

• Average Precision(AP)

  • Pricision과 recall을 동시에 고려한 성능지표
  • PR 곡선의 아래 영역의 넓이

• mean Average Precision(mAP)

  • 각 class당 AP의 평균

Pretrained CNN 모델

• 이미지를 학습 시키려면 굉장히 오래 걸린다. -> pretrained model을 이용하여 task에 맞게 finetuning 한다.(작은 lr)

  • R-CNN -> Fast R-CNN -> Faster R-CNN
  • SPPNet
  • YOLO
  • SSD

Autoencoder 와 Upsampling

• Semantic Segmentation

  • 모든 pixel에 대한 classification (pixelwise classification)
  • Pixcel 개수만큼 CNN 돌리는 것은 비효율적
  • 한번에 여러 pixel에 대한 결과를 얻고 싶다.

• Encoder-Decoder 구조

  • Encoder: 입력 데이터에서 의미있는 Latent feature(Encoder에 의해 압축된 입력 데이터의 feature)를 추출하는 네트워크
  • Decoder: Feature로부터 원하는 결과 값을 생성하는 네트워크

• Autoencoder

  • 입력과 출력이 같은 구조를 가진 인공신경망
  • Label 없이도 입력데이터의 feature를 추출할 수 있음
  • Feature 차원 축소 -> 중요한 정보만 살리기

• Decoder의 upsampling

  • 학습 parameter가 없는 경우: Bilinear interpolation, Nearest neighbor
  • 학습 parameter가 있는 경우 : Transposed convolution (Deconvolution)

Semantic Segmentation은 어떻게 할까요?

• 성능측정: mean IoU, bounding box 대신 pixel로 IoU 계산 -> class 별 IoU의 평균

• 많이 쓰는 데이터셋: PASCAL VOC 2012, MS COCO, Cityspaces

• FCN(Fully Convolutional Network)

  • fc layer 없이 conv layer로만 구성됨 -> 입력 이미지 크기에 제약받지 않음
  • VGG16을 backbone newtwork로 사용, VGG16의 fc layer를 conv layer로 변환
  • VGG16의 fc layer feature만으로 upsampling 하면 corse한 정보만 담김
  • 중간 conv feature map의 정보를 사용하여 디테일들을 추가

• DeconvNet

  • Deconvolution layer도 convolution layer만큼 많이, 대칭적으로 쌓아보자

• U-Net

  • skip connection
  • Encoder의 conv feature map을 대응되는 크기의 decoder layer에 직접 전달

• DeepLab V3

  • Atrous convolution(Dilated convolution)
  • Conv filter 사이를 확장하여 convolution 하는 방법
  • 넓은 Receptive field를 가짐 -> spartial 정보에 대한 손실을 줄일수 있다.
  • Atrous Spartial Pyramid Pooling(ASPP)
    • Atrous rate가 다른 여러 filter를 사용하여 multi-scale 정보를 획득
